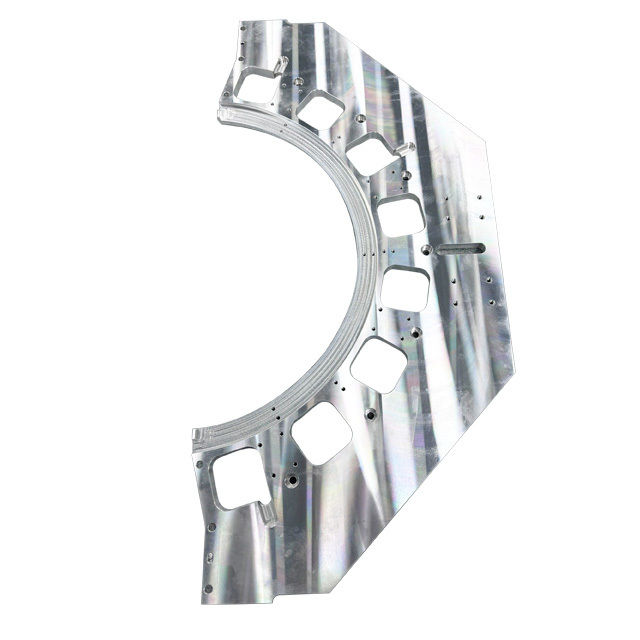

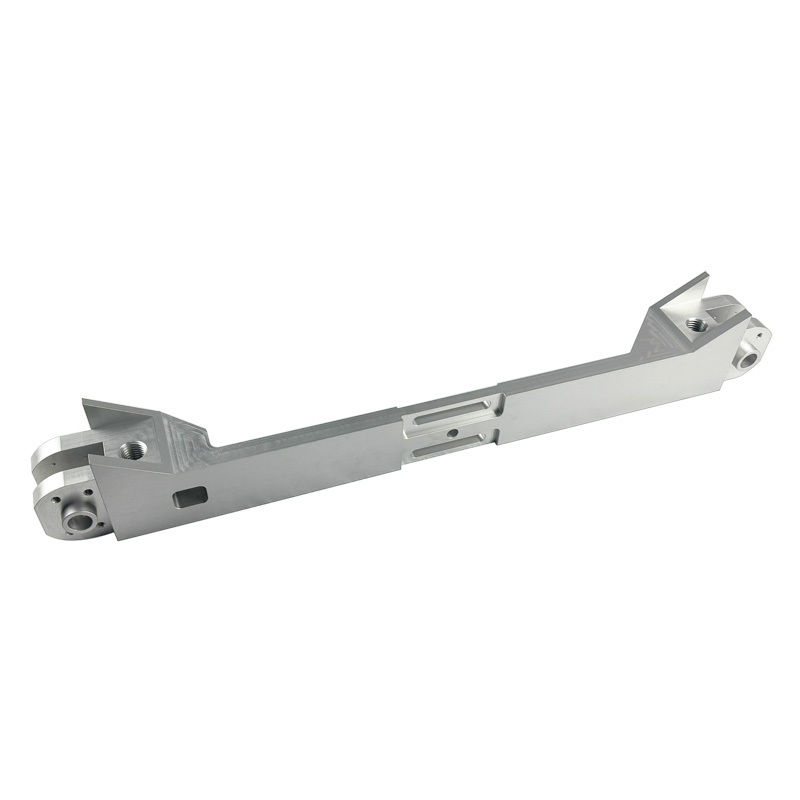

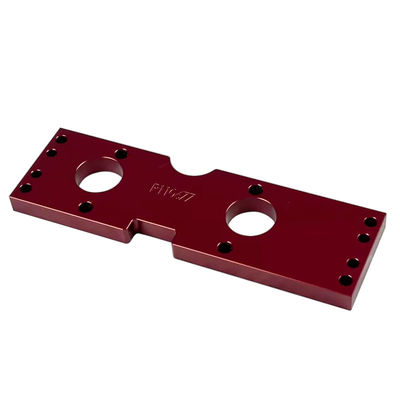

Części do obróbki CNC kolorowej do produktów z aluminium OEM zatwierdzone

Przemysł produkcyjny w coraz większym stopniu opiera się na precyzyjnych częściach obrabianych CNC z aluminium do zastosowań wymagających lekkości, trwałości i doskonałej obrabialności. Jako doświadczony producent obróbki CNC specjalizujemy się w produkcji wysokiej jakości aluminiowych części obrabianych CNC do zastosowań lotniczych, motoryzacyjnych, medycznych i przemysłowych.

Wytyczne projektowania CNC

Jednym z wyzwań często spotykanych przy projektowaniu części obrabianych CNC jest brak standardów branżowych. W miarę jak producenci maszyn i narzędzi CNC stale udoskonalają swoje możliwości technologiczne, granice tego, co możliwe, wciąż się poszerzają. W poniższej tabeli podsumowano zalecane i możliwe wartości niektórych typowych cech części obrabianych CNC.

Frezowanie z głębokim wgłębieniem: Wnękę uważa się za głęboką, jeśli jej głębokość jest większa niż sześciokrotność średnicy narzędzia. Stosując specjalistyczne narzędzia (maksymalna głębokość: 35 cm przy frezie walcowo-czołowym o średnicy 1 cala) można osiągnąć stosunek średnicy narzędzia do głębokości wgłębienia wynoszący 30:1.

Frezy trzpieniowe mają płaską lub lekko zaokrągloną dolną krawędź skrawającą. Inne promienie podłóg można obrabiać narzędziami z końcówką kulistą. Dobrą praktyką projektową jest stosowanie zalecanej wartości, ponieważ jest to preferowany wybór mechanika.

Obróbka otworów o niestandardowych średnicach

W przypadku otworów o niestandardowych średnicach do obróbki należy zastosować frezy palcowe. W takim przypadku obowiązuje maksymalny limit głębokości ubytku i należy zapoznać się z zalecaną wartością maksymalnej głębokości. W przypadku otworów głębszych niż typowa wartość należy do obróbki zastosować specjalne wiertła o minimalnej średnicy 3mm. Otwory ślepe obrobione wiertłami mają dno stożkowe (kąt 135 stopni), natomiast otwory obrobione frezami palcowymi mają dno płaskie.

W obróbce CNC nie ma szczególnego preferencji pomiędzy otworami przelotowymi i nieprzelotowymi.

Gwinty nacina się za pomocą gwintowników, gwinty zewnętrzne za pomocą matryc. Gwintowniki i narzynki można stosować do nacinania gwintów do M2. Narzędzia do gwintowania CNC są powszechne i preferowane przez mechaników, ponieważ ograniczają ryzyko złamania gwintownika. Frezy do gwintów CNC mogą wycinać gwinty do M6.

Do gwintów w otworach nieprzelotowych wycinanych gwintownikiem (tj. wszystkie gwinty mniejsze niż M6) należy do dna otworu dodać długość niegwintowaną równą 1,5 średnicy nominalnej. Jeżeli można zastosować narzędzia do gwintowania CNC (tj. gwinty większe niż M6), otwór można przegwintować na całej długości.

Większość warsztatów mechanicznych może dokładnie obrabiać wgłębienia i otwory przy użyciu narzędzi o średnicy mniejszej niż 2,5 mm (0,1 cala). Wszystko poniżej tego limitu jest uważane za mikroobróbkę. Do obróbki tych elementów niezbędne są specjalne narzędzia (mikrowiertła) i specjalistyczna wiedza, ponieważ fizyka procesu skrawania zmienia się w tej skali. Dlatego zaleca się unikanie ich stosowania, chyba że jest to absolutnie konieczne.

Nasze tolerancje to 2768 Średnie lub Drobne. Jeśli tolerancje nie zostaną określone, partner produkcyjny zastosuje wybrany gatunek 2768.

Tolerancje określają granice dopuszczalnych wymiarów. Osiągalne tolerancje różnią się w zależności od podstawowych wymiarów i geometrii części. Powyższe wartości stanowią rozsądne wytyczne.

Tekst grawerowany jest preferowany w porównaniu z tekstem tłoczonym, ponieważ usuwa się mniej materiału. Zalecana jest czcionka bezszeryfowa (taka jak Arial lub Verdana) o minimalnym rozmiarze -20. Wiele maszyn CNC jest wstępnie zaprogramowanych dla tych czcionek.

Często zadawane pytania:

P: Czy jesteś firmą handlową lub producentem?
Odp .: Jesteśmy fabryką.

P: Jak mogę uzyskać wycenę?
Odp.: Aby otrzymać wycenę, prosimy o przesłanie rysunków w formatach takich jak IGS, DWG, STEP itp. wraz ze szczegółowym plikiem PDF. Jeśli masz jakieś szczególne wymagania, uwzględnij je we wniosku, a my zapewnimy Ci profesjonalną poradę.

P: Co się stanie, jeśli nie mam rysunku?
Odp.: W takich przypadkach możesz dostarczyć nam próbki lub rysunki. Możesz mieć pewność, że zapewnimy bezpieczeństwo i poufność wszelkich dostarczonych rysunków.

P: Jaki jest czas dostawy?
Odp.: Zwykle przygotowanie części zajmuje 7-14 dni. Posiadamy systemy gwarantujące terminowość dostaw.

P: Jak wysyłacie produkty? Jakie są szczegóły pakowania?
Odp.: W przypadku zamówień o małych ilościach współpracujemy z firmami kurierskimi, takimi jak TNT, FEDEX, UPS itp. W przypadku większych ilości dostępne są opcje wysyłki lotniczej lub morskiej. Mamy standardowe szczegóły pakowania, ale jeśli masz jakieś szczególne wymagania, chętnie Ci pomożemy.

P: Czy dostarczasz próbki? Czy istnieje dodatkowa opłata?
Odp.: Tak, możemy dostarczyć próbki, ale może być za nie dodatkowa opłata.

P: Jakie są warunki płatności? Jak mogę dokonać płatności?
Odp.: Nasze warunki płatności wynoszą 50% T/T (przelew bankowy) z góry, a pozostała część płatna przed wysyłką. Jeśli masz inne pytania, skontaktuj się z nami.
